詳細情報 |
|||
| 労働時間: | 無制限 | コミュニケーション: | TCP/IP |
|---|---|---|---|
| リストストラップ範囲: | 100K～100MΩ | シューズのラインナップ: | 100K～1GΩ |
| 外部アダプター: | AC/DC電源アダプタ | 動作電圧: | DC 12V±10%、≧3.3A |
| ケーブル長: | 1.5m | 動作温度: | 1 ギガオームのテストでは 21℃ ～ 30℃ / 他のすべてのテスト限界では 5℃ ～ 30℃ |
| 寸法: | 88*135*42mm(長さ*幅*高さ) | 重さ: | 1.1kg |
| タッチスクリーン: | 7インチカラー | CPU: | 32ビット4コア |
| プロセッサ速度: | 4X1GHZ | メモリ: | DDR3 2G |
| ストレージ: | EMMCフラッシュ8G | ||
製品の説明
製品の説明

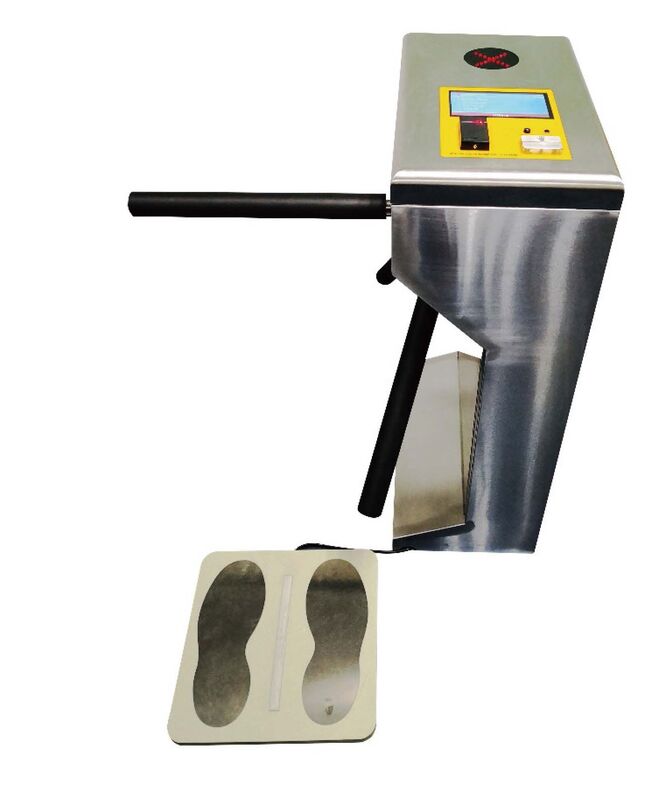

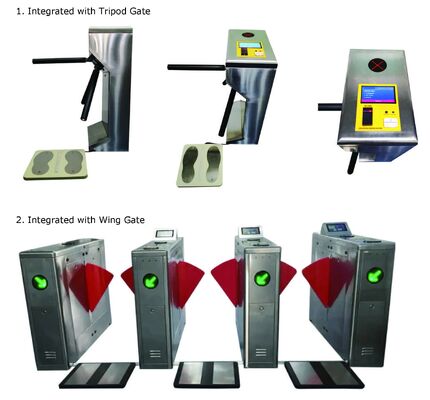

HZ-6809 ESDアクセス制御システムは、ESD人員の接地アイテムを迅速、頻繁、かつ正確にテストするために設計されています。そのユニークな設計は、ESDテスター、コンピュータークロック、タッチスクリーンディスプレイ、IC / IDカードリーダーまたはバーコードスキャナー、イーサネットモジュールなどをコンパクトなステンレス鋼のエンクロージャーに組み込んでいます。このシステムは、三脚回転式改札口、スイングゲート、フラップゲート、電子ロック、エアシャワールームで使用できます。さらに、基本的なESDテスト管理を提供し、ESDテストなしでオペレーターがEPAに入るのを阻止します。さらに、テスト結果はシステムに電子的に保存され、出席管理として簡単にダウンロードでき、さまざまな出席ステートメントを区別して設定する機能があります。ソフトウェアが閉じられ、PCがオフラインの場合、500,000件のテスト結果が自動的に保存されます。これは、米国およびヨーロッパのANSI / ESD S20.20およびIEC 61340の要件を満たしています。
主な機能
1. 通信：TCP/IP 2. 頑丈なソリッドステートテストボタンを内蔵し、テストボタンの寿命を延ばします 3. 7インチタッチスクリーン表示：時間、日付、位置、部署、従業員ID、名前、グループ、テスト済みアイテム、リストストラップ、フットウェア、ESD衣類の詳細な抵抗 4. 基本的な許可設定：
|
役割番号
|
役割名
|
VIP
|
フットウェア
|
シングルワイヤーWS
|
デュアルワイヤーWS
|
ESD衣類
|
|
01
|
シングルワイヤーWS
|
1
|
1
|
0
|
1
|
1
|
|
02
|
デュアルワイヤーWS
|
1
|
1
|
1
|
0
|
1
|
|
03
|
シングルWS + フットウェア
|
1
|
0
|
0
|
1
|
1
|
|
04
|
デュアルWS + フットウェア
|
1
|
0
|
1
|
0
|
1
|
|
05
|
ESDフットウェア
|
1
|
0
|
1
|
1
|
1
|
|
06
|
ESD衣類
|
1
|
1
|
0
|
1
|
0
|
|
07
|
ESD衣類 + フットウェア
|
1
|
0
|
1
|
1
|
0
|
|
08
|
VIP
|
0
|
1
|
1
|
1
|
1
|

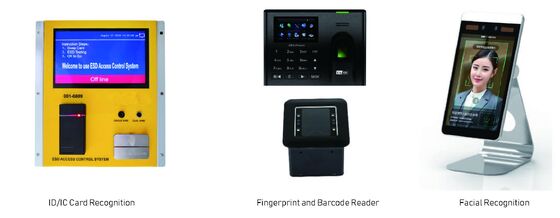

5. カード（またはバーコード）をスワイプした後、制限された通過時間内に通過しない場合、システムは自動的にリセットされます。 6. ESDテスト手順 1.）カードまたはバーコードの法的許可を確認するために、カードをスワイプします。（指紋/手のひらプリント/顔認識も法的許可を与える方法の1つです） 2.）テストを開始するには、指を使用してテストスイッチの上下の金属接点をブリッジします。テスト結果がタッチスクリーンに表示されるまで、指を押し続けます 3.）テスト中に他の金属に触れないでください。結果に影響します。 4.）ESDテスト結果：音声付きの緑色の矢印はテスト合格を意味し、音声と光の指示付きの赤色の矢印はテスト不合格を意味します。 注：フットウェアテストを実行する場合は、両足をデュアルフットプレートに配置してください（プレートごとに1つの足）。1ギガオームの高テスト制限を使用する場合は、フットプレートを99％イソプロピルアルコールで清潔に保ってください。汚れたフットプレートは誤った合格をもたらす可能性があります。リストストラップテストを実行する場合は、リストコードをテスターのジャックに完全に差し込んでください。
ハードウェア機能

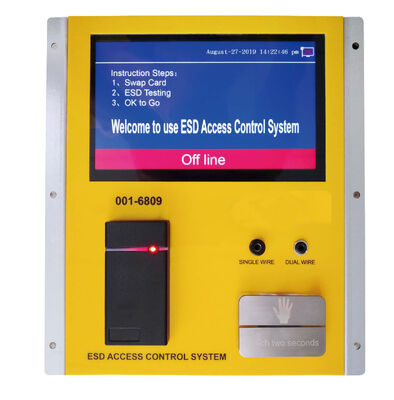

*7インチカラータッチスクリーンディスプレイ *シングルワイヤーおよびデュアルワイヤーリストストラップテスト ヒールストラップおよびESDシューズテスト *IC（ID）カードリーダー（または組み込みバーコードスキャナー） *ネットワーク通信用イーサネットモジュール *独立したフットウェア用デュアルフットプレート *27VDCテスト
デバイスのCPUは、4X1GHZの主周波数とDDR3 2G EMMC FLASH 8Gを備えた32ビット4コアプロセッサであり、さまざまな画面インターフェースアクセス機器をサポートしており、企業の高速開発のニーズに対応するために、制御部分には多数の開発インターフェース、4ビットUSBインターフェース2 RS485、2 232、およびHIDM高精細インターフェースがあります。300,000のID / ICカード許可を保存でき、同時に、テスターはオフライン時に500,000件のテスト記録を保存することもできます。
|
アイテム
|
値
|
|
原産地
|
中国、上海
|
|
ブランド名
|
Herzesd
|
|
営業時間
|
無制限
|
|
通信
|
TCP/IP
|
|
リストストラップのテスト範囲
|
100K〜100MΩ
|
|
フットウェアのテスト範囲
|
100K〜1GΩ
|
|
外部アダプター
|
AC/DC電源アダプター
|
|
動作電圧
|
DC 12V±10％、≥3.3A
|
|
ケーブル長
|
1.5m
|
|
動作温度
|
1ギガオームテストの場合は21℃〜30℃/その他のすべてのテスト制限の場合は5℃〜30℃
|
|
寸法
|
88 * 135 * 42mm（L * W * H）
|
|
重量
|
1.1kg
|
1、なぜ生産ラインにESD保護が必要なのですか？ESD（静電気放電）は、衣服を脱ぐだけで誰もが経験する可能性のある影響ですが、電子機器を扱う際の静電気の蓄積と放電は、コンポーネントに潜在的な損傷を与え、プリント基板の潜在的な故障を引き起こす可能性があります。ESD安全製品を購入または実装する前に、ESD規格IEC 61340またはANSI S2020に従ってESD安全手順を実装する必要があります。これは、ESD予防保護作業の基礎であり、品質保証の大きな保証です。 2、何を提供していますか？
ESDパッケージ：シールドバッグ、EVAフォーム、PUフォーム、IXPEフォーム、PP段ボール箱、テープ、ブリスター、パレット、ビンボックス、トレイ ESDマット：テーブルマット、フロアマット、疲労軽減マット、PVCタイル。 ESD SMT循環：マガジンラック、PCB循環ラック、リールラック、トロリー、保管ワイヤーシェルフ、ワイヤーシェルフトロリー。 接地：ESDリストストラップ、接地器、プラグ ESDアパレル：スモック、ジャケット、靴、ブーツ、キャップ、手袋 ESDツール：ブラシ、ピンセット、事務用品、ESDテスト機器など...
3、なぜHerzESDを選ぶのですか？ HerzESDは、正確で明確な説明的な回答を提供することにより、お客様により良いサービスを提供することを目指しています。お客様に情報を提供することが、より確立されたが、時には欠陥のある市場での意見に矛盾することになる場合でも、そうするように努めています。 HerzESDでは、唯一の正しいESDソリューションを確実に提供することに誇りを持っています。このビジョンを継続するには、常に頼ることができる信頼できるESDメーカーとサプライヤーが必要です。 HerzESDは堅実なパートナーであり、国際的なパートナーと協力して、静電気に対処し制御するための改善または新しいソリューションに関して、強力かつ警戒を怠らないようにしています。
